Tour d’horizon :
Pour réussir l’évacuation évier lave-vaisselle, il est essentiel de choisir un siphon double sortie ou un raccord en Y en PVC de qualité pouvant supporter jusqu’à 70 °C. La pente d’évacuation doit rester continue entre 2 et 3 % pour garantir un écoulement optimal et éviter les reflux. La hauteur du branchement, située entre 40 et 60 cm, et la formation d’une boucle haute complètent un montage sûr et conforme aux normes.
Pourquoi la plupart des raccordements d’évier et de lave-vaisselle posent-ils problème malgré un matériel adapté ? Le souci vient souvent d’une mauvaise installation du tube PVC et d’un réglage incorrect de la hauteur sortie évacuation, favorisant les reflux et stagnations. Comprendre ces paramètres clés facilite la réalisation d’un raccordement durable, évitant à la fois fuites et odeurs. Après prise en main, il sera possible d’appliquer précisément les étapes de bricolage pour un système conforme et sécurisé.
Schéma et plan de raccordement: évier et lave-vaisselle

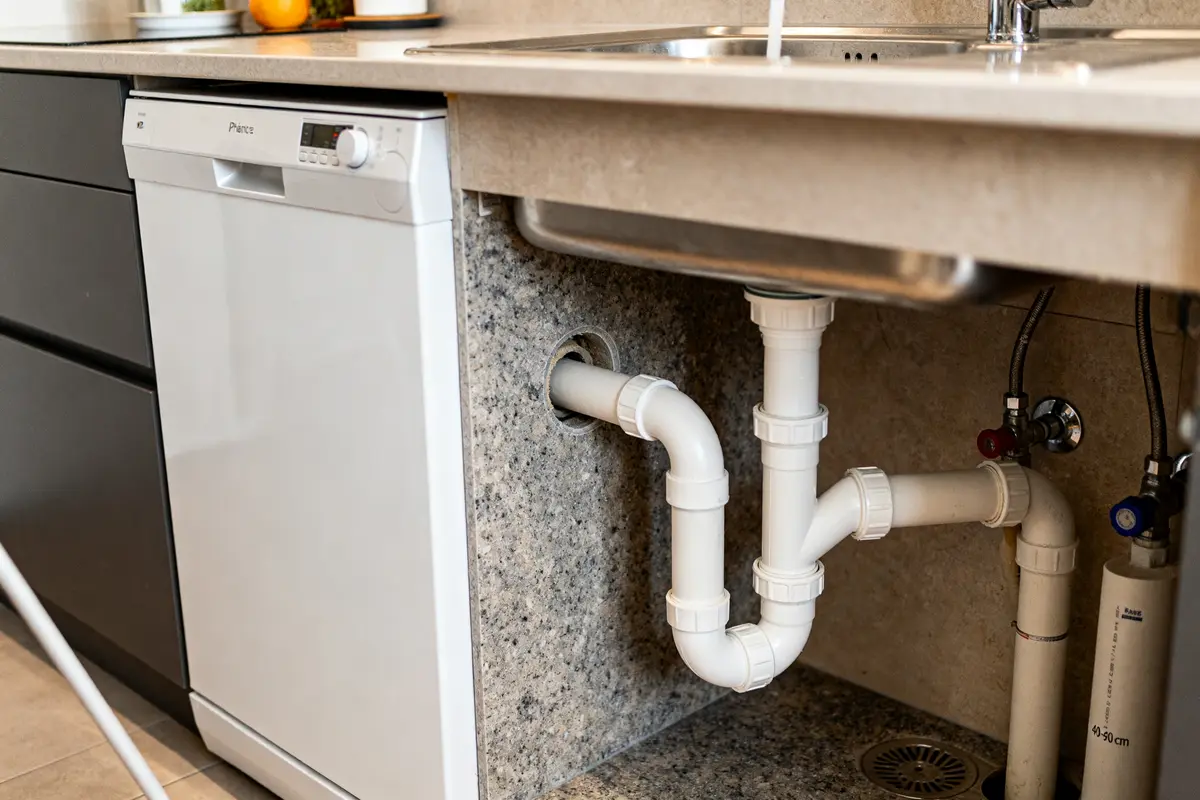

Pièces essentielles: siphon double sortie et raccord en Y
Pour raccorder l’évier et le lave-vaisselle sur une même évacuation, il faut un matériel adapté. Le siphon à double sortie ou le raccord en Y sont les pièces centrales de ce montage. Ces éléments, généralement en PVC ou polypropylène, permettent de canaliser ensemble les eaux usées, tout en assurant une parfaite étanchéité.
Le siphon double sortie intègre souvent une prise machine pour laver le lave-vaisselle tandis que le raccord en Y s’installe sur la canalisation existante. Choisissez du PVC de qualité résistante jusqu’à 70 °C pour supporter la température des rejets. Cela améliore la durabilité en évitant déformations dues à la pression d’eau maximale.
Placement, boucle haute et dérivation pour éviter les reflux
Le positionnement du tuyau du lave-vaisselle est essentiel pour éviter les retours d’eau sales. Installez une boucle haute ou col de cygne en formant un U avec le flexible, qui doit dépasser d’au moins 10 cm le point de raccordement. Le branchement doit se situer entre 40 et 60 cm du sol fini pour garder une garde d’eau efficace.
Cette hauteur garantit une protection contre le reflux, en plaçant la sortie du lave-vaisselle au-dessus du niveau d’eau de l’évier. Il faut aussi vérifier que la pente d’évacuation reste continue entre 2 et 3 % pour favoriser l’écoulement naturel. La boucle haute et le respect de la pente évitent les problèmes récurrents de refoulement.
Normes et mesures: DTU 60.1 et paramètres à respecter
Plan d’évacuation évier-lave-vaisselle: schéma et piquage
La norme DTU 60.1 fixe les règles pour une installation conforme en plomberie sanitaire. La canalisation commune doit avoir un diamètre minimum de 40 mm, 50 mm étant conseillé pour mieux gérer les débits conjoints de l’évier et du lave-vaisselle. Chaque appareil doit posséder son propre siphon pour éviter odeurs et reflux indésirables.
Le schéma idéal privilégie une ligne droite sous l’évier avec un piquage en Y placé sous le siphon. Ce système évite les coudes serrés qui favorisent la stagnation. Le raccord en Y assure que les eaux usées convergent sans entrave vers la canalisation principale. Cette configuration facilite aussi l’entretien.
Diamètres, pente et garde d’eau: tableaux pratiques
| Élément | Diamètre recommandé | Repères pratiques |
|---|---|---|
| Canalisation principale | 40 à 50 mm | Au moins 40 mm, 50 mm optimal |
| Tuyau d’évacuation lave-vaisselle | 19 à 25 mm | Adapté au flexible, collier obligatoire |
| Pente d’évacuation | 2 à 3 % | Minimum 2 cm/mètre, continue sans contre-pente |
| Hauteur sortie évacuation | – | 520 à 600 mm du sol fini |
| Garde d’eau siphon | – | ≥ 50 mm pour éviter les odeurs |
Respecter ces valeurs garantit un écoulement optimal. L’entretien régulier du siphon, notamment un nettoyage trimestriel, maintient la garde d’eau et évite les odeurs persistantes souvent négligées.
Le mot de la rédaction. “Formez toujours une boucle haute dépassant le raccord de 10 centimètres au minimum pour prévenir tout reflux dans le lave-vaisselle.”
Montage étape par étape et tests d’étanchéité
La réussite du montage repose sur la méthode et la précision dans chaque étape. Commencez par couper l’arrivée d’eau et débrancher électriquement le lave-vaisselle et l’évier.
Préparation et sécurités : outils, coupure eau/électricité, protections et astuces de pro
Protégez votre espace avec une bâche et placez un seau sous le siphon existant pour récupérer l’eau stagnante. Munissez-vous d’une scie à métaux pour coupe droite, d’un ébavureur, de colle PVC, de colliers inox et d’un niveau à bulle pour vérifier la pente.
Montage pas à pas : découpe, collage PVC, pose du raccord, raccordement siphon et tuyau lave-vaisselle
- Démontez l’ancien siphon et remplacez-le par un siphon double sortie ou installez un raccord en Y après une coupe nette, ébavurez soigneusement.
- Appliquez la colle PVC sur les parties mâles et femelles, puis emboîtez rapidement pour une fixation solide.
- Raccordez le tuyau du lave-vaisselle sur la prise dédiée ou directement sur le raccord en Y, sans écraser le flexible.
- Serrage avec colliers inox à la main sans excès, un quart de tour suffit pour garantir l’étanchéité sans risque de casse.
- Installez le col de cygne en réalisant la boucle haute, puis vérifiez la pente continue du tuyau horizontal.
Tests et fiches d’auto-diagnostic pour valider étanchéité et absence de reflux
Remettez l’eau en service puis faites couler une grande quantité d’eau simultanément dans l’évier et lancez un cycle court du lave-vaisselle. Vérifiez qu’il n’y a aucune fuite sur les joints. Contrôlez aussi que l’eau s’évacue rapidement sans remonter.
En cas de fuite sur un raccord fileté, démontez, mettez du ruban PTFE sur le filetage et resserrez modérément. Toujours privilégier la précision à la force excessive sur les assemblages en PVC fragile.
Dépannage évacuation: bouchon et fuite
Un bouchon ou une fuite dans l’évacuation exige un diagnostic rapide pour éviter des dégâts plus importants. Commencez par identifier si le blocage concerne l’évier, le lave-vaisselle, ou la canalisation commune.
Obstruction et lente évacuation : causes courantes et solutions rapides
Les bouchons sont souvent provoqués par accumulation de graisses et résidus alimentaires dans les coudes ou le siphon. Démontez ce dernier, videz-le et nettoyez-le régulièrement tous les trois mois pour éviter les odeurs.
Utilisez une ventouse pour les bouchons partiels, ou un furet manuel pour aller plus loin dans la canalisation. Attention à n’utiliser que des produits non agressifs, par exemple un mélange de bicarbonate et vinaigre avec un rinçage à l’eau chaude mais jamais d’eau bouillante qui pourrait déformer les tuyaux PVC.
Fuites au raccord ou au siphon : diagnostic et réparations à réaliser soi-même
Inspectez tous les joints et pièces de serrage. Remplacez les joints usés et serrez modérément les colliers. Un chiffon sec déposé sous chaque raccord pendant le remplissage aide à localiser précisément la fuite.
Si le problème persiste, contrôlez la pression d’eau appliquée sur le siphon afin d’éviter toute déformation prématurée des éléments, une cause souvent négligée qui compromet la fiabilité du montage.
Refoulement depuis la colonne ou le lave-vaisselle : comment identifier et corriger
Un reflux d’eau vers le lave-vaisselle provient généralement d’un raccord trop bas ou d’une absence de col de cygne. Le tuyau doit se raccorder entre 40 et 60 cm de hauteur et comporter une boucle haute d’au moins 10 cm au-dessus de ce point.
Vérifiez également la pente d’évacuation et assurez-vous que la longueur du tuyau flexible ne dépasse pas 2 mètres pour limiter les risques de stagnation ou contre-pente qui favorisent ce type de dysfonctionnement.
FAQ — Raccordement et évacuation d’un évier avec lave-vaisselle
Quelle est la norme pour l’évacuation d’un évier et d’un lave-vaisselle ?
La norme DTU 60.1 définit les règles d’installation pour l’évacuation évier-lave-vaisselle. Elle impose un diamètre minimum de 40 mm pour la canalisation commune, avec 50 mm conseillé, et exige un siphon pour chaque appareil afin d’éviter odeurs et reflux.
Comment raccorder l’évacuation d’un lave-vaisselle à l’évier ?
Le raccordement du lave-vaisselle à l’évier utilise un siphon double sortie ou un raccord en Y placé sous le siphon. Il faut former une boucle haute sur le tuyau d’évacuation, à au moins 10 cm au-dessus du raccord, pour éviter les reflux d’eau.
Quel diamètre doit avoir l’évacuation pour évier et lave-vaisselle ?
Le diamètre recommandé pour la canalisation principale est de 40 à 50 mm, avec 50 mm optimal. Le tuyau d’évacuation du lave-vaisselle doit mesurer entre 19 et 25 mm, adapté au diamètre du flexible, fixé fermement avec un collier inox.
Comment raccorder un lave-vaisselle à un évier double ?
Pour un évier double, on utilise généralement un siphon à double sortie ou un raccord en Y afin de canaliser les eaux usées des deux bacs et du lave-vaisselle sur la même évacuation, tout en assurant une pente continue et une boucle haute contre les reflux.
Comment positionner le tuyau d’évacuation du lave-vaisselle pour éviter les reflux ?
Le tuyau d’évacuation doit être placé entre 40 et 60 cm du sol fini, avec une boucle haute ou col de cygne formant un U dépassant d’au moins 10 cm le raccord. Cela empêche les retours d’eau sales vers le lave-vaisselle et garantit un bon écoulement.
Quels sont les conseils pour l’entretien et dépannage de l’évacuation évier-lave-vaisselle ?
L’entretien régulier du siphon, notamment un nettoyage trimestriel, évite les odeurs et bouchons liés aux résidus. En cas de fuite, vérifiez les joints et serrez les colliers sans excès ; pour obstruction, utilisez une ventouse ou un furet manuel avec des produits doux comme bicarbonate et vinaigre.
