Pour toute installation électrique, maîtriser le câblage est essentiel afin d’assurer fiabilité et sécurité. Lorsqu’il s’agit d’installer un système permettant de piloter un éclairage depuis deux emplacements, il est crucial de respecter les normes en vigueur et d’utiliser le matériel adapté. Le montage précis d’un branchement d’interrupteur va et vient garantit non seulement un fonctionnement optimal, mais prévient également les risques liés aux erreurs électriques. L’identification claire des fils et le choix rigoureux des composants facilitent cette opération.
En bref
- Le positionnement des interrupteurs doit respecter la norme NF C 15-100 pour un accès optimal.
- Le circuit doit être protégé par un disjoncteur différentiel 30 mA et un disjoncteur 10 A maximum.
- Le câblage exact des navettes et du retour lampe est indispensable pour un fonctionnement correct.
- Utiliser les bons codes couleurs facilite le repérage et évite les erreurs lors du raccordement.
- Vérifier l’absence de tension et tester l’installation avant remise sous tension garantit la sécurité.

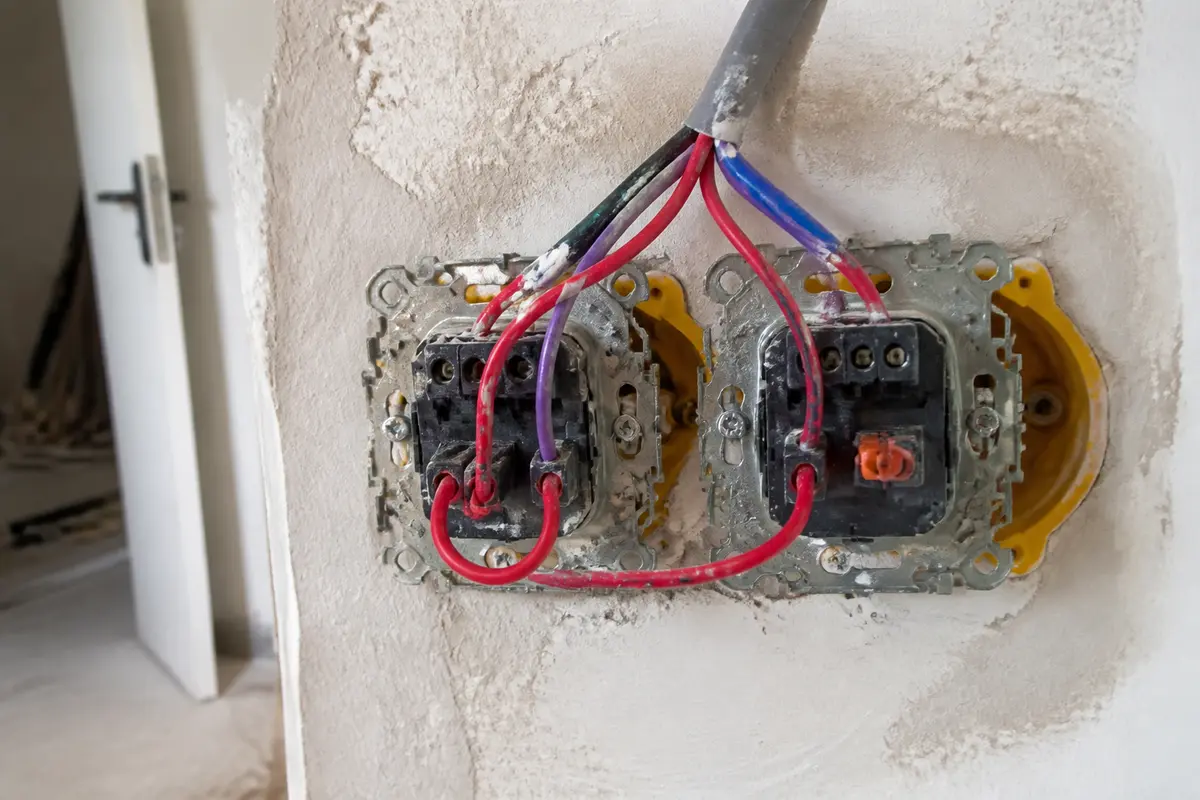

Interrupteur branchement va et vient : bases, sécurité et normes NF C 15-100
L’installation d’un interrupteur va et vient nécessite une bonne compréhension des règles de base, notamment en respectant la norme NF C 15-100. Cette norme impose que les interrupteurs soient positionnés entre 0,9 m et 1,30 m du sol, garantissant ainsi un accès facile et sécurisé. En plus du placement, la robustesse et la sécurité électrique sont prioritaires pour éviter tout risque d’incendie ou de choc électrique.
Le circuit doit être protégé par un disjoncteur différentiel 30 mA associé à un disjoncteur de 10 A au maximum. Ces protections assurent une coupure rapide du courant en cas de défaut.
En pratique, l’interrupteur va et vient permet de commander une lampe depuis deux points différents, très utile dans les couloirs, escaliers ou pièces traversantes. Comprendre son fonctionnement est donc indispensable pour réussir le câblage.
Schémas de câblage et fonctionnement : 1 point de commande et 2 points de commande
1 point de commande : raccordement et schéma
Pour un circuit à un seul point de commande, le branchement est simple. Il faut connecter la phase (fil marron ou rouge) à la borne L de l’interrupteur, puis relier le retour lampe à l’une des bornes navettes (1 ou 2).
Dans ce cas, l’autre borne navette reste inutilisée. Ce montage permet d’allumer ou d’éteindre la lampe depuis un seul interrupteur, comme pour un va-et-vient basique.
Un schéma clair et correctement suivi évite des erreurs de raccordement, comme l’inversion des fils, qui peuvent rendre l’éclairage incorrect ou dysfonctionnel.
2 points de commande : phase, navettes et retour lampe
Le système devient plus complexe avec deux points de commande. Ici, il faut relier la phase à la borne L du premier interrupteur. Ensuite, deux fils dits navettes (de couleur orange ou violet selon la norme) relient les bornes 1 et 2 des deux interrupteurs entre eux.
Enfin, le fil retour lampe part de la borne L du second interrupteur vers la source lumineuse. Cette configuration offre la possibilité d’allumer ou d’éteindre la lampe depuis deux endroits distincts.
Le respect de cette séquence et des couleurs des fils est primordial pour éviter tout court-circuit ou dysfonctionnement, ce qui est fréquent si les navettes sont inversées.
Préparation du matériel et choix du câblage
Avant de démarrer tout branchement d’interrupteur va et vient, il est indispensable de préparer le matériel adéquat. Parmi les éléments à réunir, on compte :
- Un ou deux interrupteurs va et vient avec leurs bornes adaptées (vis ou automatiques).
- Des câbles corrects, souvent en section 1,5 mm² conforme à la norme.
- Boîtes d’encastrement pour une installation propre et sécurisée.
- Un multimètre ou un testeur pour vérifier l’absence de tension avant intervention.
Le choix des câbles est conditionné par la puissance du circuit et les normes électriques. Privilégier des conducteurs de qualité avec des gaines appropriées garantit une installation durable et conforme.
Repérage des conducteurs et couleurs selon NF C 15-100
Code couleur électrique
Pour garantir un branchement fiable d’interrupteur va et vient, il est crucial de bien repérer les conducteurs à l’aide du code couleur de la norme NF C 15-100 :
- Phase : rouge ou marron
- Neutre : bleu
- Navettes : orange ou violet
- Terre : vert/jaune
Cette codification facilite les opérations, notamment lors d’interventions ou dépannages ultérieurs. Le respect de ces couleurs limite les risques d’erreur et optimise la sécurité.
Identification et marquage des conducteurs
Lors de la préparation, il est conseillé de dénuder les fils sur environ 10 mm et de marquer clairement chaque conducteur selon sa fonction. Un mauvais repérage peut entraîner un mauvais fonctionnement du système ou des risques d’accidents.
Respecter scrupuleusement ces indications permet de mettre en place un circuit va et vient conforme et durable, prêt à être testé et sécurisé.
Le mot de l’auteur
“Un bon repérage des fils et un respect strict des normes électriques sont les clés d’une installation fiable et sans danger.”
Erreurs à éviter et astuces pour un interrupteur va et vient branchement réussi
Les erreurs dans le branchement d’un interrupteur va et vient sont fréquentes, mais peuvent être évitées en suivant quelques conseils simples :
- Ne jamais inverser les fils de navette, au risque de provoquer un mauvais fonctionnement.
- S’assurer que la phase est bien raccordée à la borne L du bon interrupteur.
- Dénuder correctement les fils et vérifier que les vis des bornes sont bien serrées.
- Ne pas utiliser un pilote électrique ou un interrupteur non conforme aux normes NF C 15-100.
- Utiliser toujours des équipements adaptés, comme des boîtes d’encastrement, pour une finition professionnelle.
Ces astuces permettent d’éviter les dysfonctionnements tels que l’éclairage bloqué, les faux contacts ou même les risques d’incendie.
Test de l’installation et sécurité : vérifier et remettre sous tension
Après avoir réalisé le branchement électrique d’un va et vient, la sécurité prime. Avant de remettre le courant, il faut absolument :
- Couper l’alimentation au disjoncteur général.
- Utiliser un multimètre ou testeur pour vérifier l’absence de tension dans le circuit.
- Contrôler visuellement que les connexions sont bien mises en place et serrées.
Une fois ces vérifications faites, vous pouvez remettre le courant. Il est conseillé de tester successivement chaque interrupteur pour s’assurer que la lampe s’allume et s’éteint correctement, quel que soit le point de commande utilisé.
Ce contrôle final est essentiel pour garantir que l’installation est parfaitement fonctionnelle et sans danger.
FAQ — Branchement d’un Interrupteur Va-et-Vient
Comment brancher un interrupteur va-et-vient ?
Brancher un interrupteur va-et-vient exige de respecter le câblage approprié. Pour un point de commande, connectez la phase à la borne L sur l’interrupteur et reliez le retour lampe à l’une des bornes navettes. Pour deux points, reliez la phase à L du premier et utilisez des navettes entre les deux interrupteurs.
Pourquoi y a-t-il 3 fils sur un interrupteur ?
Les trois fils sur un interrupteur va-et-vient comprennent la phase, le retour de lampe et deux navettes. Les navettes permettent de relier les deux interrupteurs, rendant possible la commande de l’éclairage depuis deux endroits différents.
Comment brancher un interrupteur va-et-vient avec deux fils ?
Pour brancher un interrupteur va-et-vient avec deux fils, raccordez le fil de phase à la borne L de l’interrupteur et connectez le retour de lampe à l’une des bornes navettes. L’autre borne navette restera inutilisée, permettant un contrôle basique de l’éclairage.
Quel est le schéma de branchement pour un va-et-vient avec deux interrupteurs ?
Le schéma de branchement pour un va-et-vient avec deux interrupteurs inclut la connexion de la phase à la borne L du premier interrupteur, des navettes reliant les deux interrupteurs, et le retour vers la lampe depuis la borne L du second interrupteur.
Quelles sont les normes électriques lors du branchement d’un va-et-vient ?
Lors du branchement d’un interrupteur va-et-vient, il est crucial de respecter la norme NF C 15-100. Cela inclut le placement entre 0,9 et 1,30 m du sol, l’utilisation d’un disjoncteur différentiel de 30 mA, et d’un disjoncteur de 10 A maximum pour assurer la sécurité.
Comment identifier les conducteurs selon le code couleur électrique ?
Identifier les conducteurs selon le code couleur électrique est essentiel : la phase est rouge ou marron, le neutre est bleu, les navettes sont orange ou violet, et la terre est vert/jaune. Ce repérage doit être respecté pour une installation sécurisée.
