Schéma d’installation fosse septique toutes eaux : Guide pratique

Souvent méconnue, l’installation d’une fosse toutes eaux n’est pas une simple opération de creusement ; elle s’appuie sur des règles strictes relatives au terrassement précis et aux raccordements hydrauliques. La bonne répartition des eaux usées domestiques via des dispositifs comme le filtre Anaerobix ou le pare-écume est essentielle pour préserver la durabilité de l’équipement. Maîtriser ces aspects assure non seulement un fonctionnement efficace mais aussi la conformité aux exigences du SPANC et réglementation assainissement. Après compréhension, vous pourrez ainsi installer et maintenir correctement votre système en garantissant sécurité et performance.

Schéma installation fosse toutes eaux : schéma

Présentation du schéma type de la fosse toutes eaux

Une fosse toutes eaux est une cuve dont la capacité standard est généralement de 3 m3, adaptée pour environ quatre à cinq habitants principaux. Sa hauteur d’eau varie entre 1,30 m et 1,50 m selon le volume, ce qui permet de séparer les zones distinctes de matières solides et flottantes.

Le schéma d’installation comprendra une arrivée des eaux usées domestiques par des canalisations d’entrée en diamètre 100 mm, placées en hauteur afin de respecter le niveau maximal d’eau. La fosse organise la séparation des éléments lourds qui sédimentent en une zone de boues au fond, et des matières légères qui flottent en surface dans la zone de flottants.

Ensuite, un déversoir assure la sortie des eaux clarifiées vers le système de traitement complémentaire. Cette sortie est aussi en diamètre 100 mm et équipée d’un dispositif anti-retour pour éviter tout reflux. La ventilation primaire, via une canalisation DN 100 mm, débouche au-dessus du toit pour l’évacuation des gaz formés dans la cuve.

Zones et composants visibles sur le schéma

Le schéma fait apparaître clairement les différentes parties :

• Zone de boues : accumule les matières solides et sédiments lourds.
• Zone de flottants : correspond aux graisses, huiles et matières légères formant une croûte.
• Canalisations d’entrée et sortie : avec un diamètre normalisé de 100 mm et une pente minimale de 1 % pour une évacuation gravitaire efficace.
• Filtre anti-impuretés : souvent un filtre Anaerobix qui retient les particules solides avant la sortie.
• Pare-écume : placé au-dessus de la surface, il limite les projections dans les circuits.
• Regard de répartition : étanche, il distribue équitablement les eaux prétraitées vers le dispositif de traitement, comme un lit filtrant.

L’ensemble doit respecter les normes techniques dont la NF DTU 64.1 afin d’assurer une installation conforme.

Schéma installation fosse toutes eaux : composants

Les composants clés de la fosse toutes eaux

La cuve toutes eaux est livrée avec un couvercle double parois qui assure étanchéité et sécurité. Les raccordements hydrauliques sont constitués par un diffuseur-plongeur à l’entrée et un tuyau droit à la sortie.

Le filtre Anaerobix joue un rôle important de filtre anti-impuretés, garantissant une meilleure qualité des eaux prétraitées. Le pare-écume vient compléter cette filtration en évitant l’envol des graisses dans le circuit d’air.

Les regards facilitent l’accès pour la maintenance et sont prévus pour garantir une bonne répartition des eaux vers le traitement secondaire.

Matériaux et installation autour de la cuve

Pour assurer la stabilité, la fosse est posée sur une couche compacte de sable lavé d’environ 70 cm, servant de lit de pose stable et homogène. Pour le remblayage latéral, un gravier rond 8/16 est déposé par couches de 30 cm et tassé manuellement pour remplir toutes les cavités. Ce remblayage progressif évite toute déformation de la cuve.

Le remblayage final est effectué avec la terre végétale réservée avant terrassement. La profondeur de recouvrement optimale est comprise entre 10 et 22 cm, pouvant atteindre jusqu’à 60 cm en cas de rehausse.

Étapes essentielles de l’installation

Le terrassement et la préparation

La première étape est la délimitation de la zone d’installation aux dimensions précises selon le schema installation fosse toutes eaux validé, et la réalisation de l’étude de sol via un bureau spécialisé. Le terrassement consiste à creuser la fouille dont les dimensions doivent permettre une bonne mise en place de la cuve avec ses 50 cm d’espace libre minimum sur les côtés. La terre végétale est stockée puis remise en place après travaux.

Une couche compacte de sable lavé est installée pour stabiliser la fosse. En cas de pente faible inférieure à 5 m, un mur de soutènement est nécessaire en amont, dépassant d’au moins 50 cm sous et sur les côtés de la cuve.

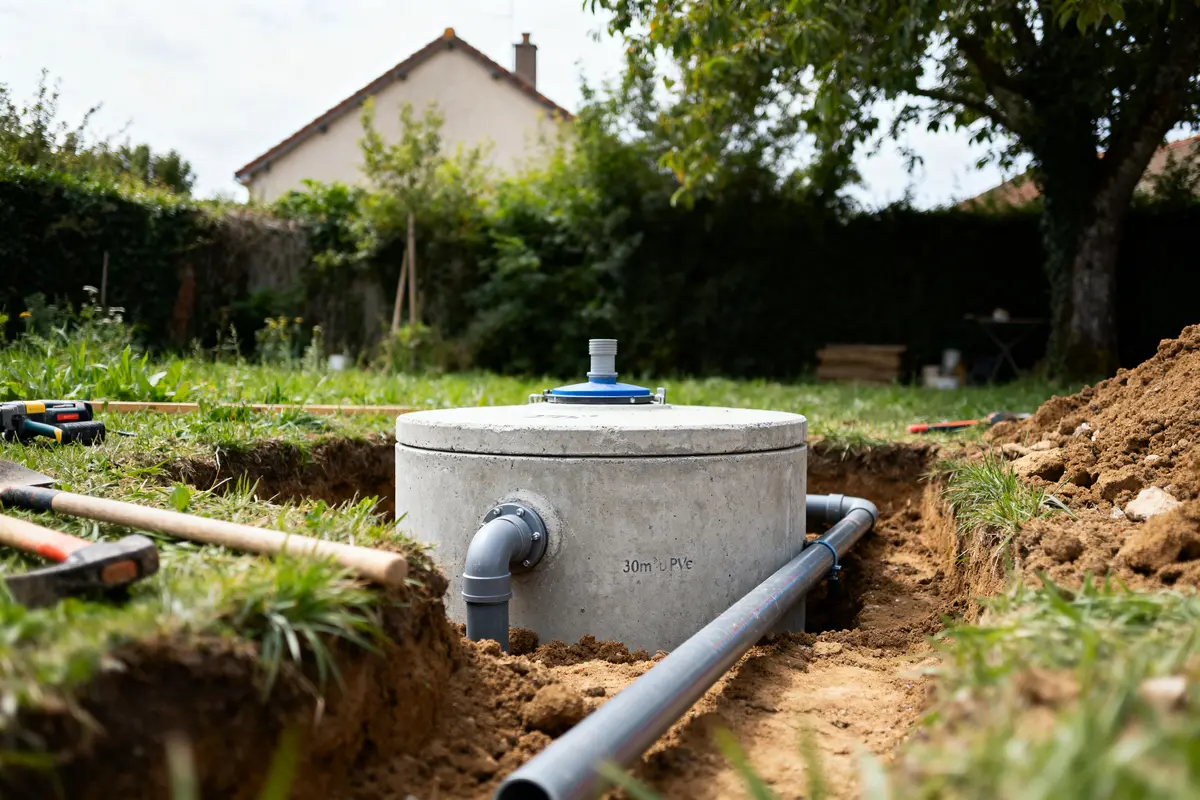

Pose de la cuve et raccordements

La fosse est descendu au fond de la fouille, positionnée impérativement de niveau et dans le bon sens d’écoulement. Son remplissage intermédiaire se fait par un tiers en eau et en même temps un remblayage par couches successives de gravier tassé manuellement, jusqu’à stabilisation complète.

Les canalisations d’entrée (eaux usées domestiques) et de sortie (vers le dispositif de traitement) sont installées en conformité avec la norme NF DTU 64.1 : diamètre 100 mm, pente de 1 % minimum, avec joints et graisses adaptées. Le raccordement est réalisé de façon étanche, avec une ventilation primaire sur le réseau d’amenée d’effluents.

• Mettre le joint selon les instructions.
• Enduire le joint avec une graisse blanche pour garantir le scellement.
• Insérer la rehausse dans la fosse et ajuster à la hauteur du sol.

Les tampons de visite sont posés après le remblayage final avec la terre végétale pour finir l’installation.

Notre éclairage. “Veiller à un remblayage rigoureux et au respect de la ventilation garantit la durabilité et la conformité de la fosse toutes eaux.”

Réglementation et SPANC : obligations

Rôle du SPANC et conformité réglementaire

Le Service Public d’Assainissement Non Collectif (SPANC) est l’organisme chargé de contrôler toutes les installations d’assainissement non collectif. Tout projet doit être soumis à son approbation après études de sol afin d’obtenir les autorisations nécessaires.

La réglementation impose des distances minimum à respecter :

• Au moins 5 mètres de l’habitation
• 3 mètres des limites de propriété
• 40 mètres au minimum des sources d’eau potable comme puits ou forages
• Éloignement suffisant des racines d’arbres ou arbustes — au moins 4 mètres de profondeur

Les raccordements, ventilation et système de traitement doivent toutes suivre la norme NF DTU 64.1. Une étude préalable du sol est obligatoire pour déterminer la perméabilité, la profondeur de la nappe phréatique et définir le dispositif adapté.

Entretien et maintenance réglementaires

Les fosses doivent faire l’objet d’une vidange régulière tous les 4 à 6 ans pour préserver leur efficacité. Il est essentiel de nettoyer le filtre Anaerobix en même temps que la vidange pour éviter le colmatage.

Toute intervention sur la cuve ou ses accessoires requiert la mise hors tension complète de l’installation. Enfin, un registre et un contrôle par le SPANC sont obligatoires pour certifier qu’elle est installée et entretenue de façon conforme.

Ventilation et dispositifs complémentaires

Ventilation primaire et secondaire

La ventilation a pour but d’évacuer les gaz produits par la décomposition anaérobie dans la fosse. La ventilation primaire est implantée sur le réseau d’arrivée des effluents et sur le couvercle du filtre, assurant une prise d’air constante.

L’installation de la ventilation secondaire est obligatoire selon la norme NF DTU 64.1. Cette canalisation indépendante en PVC Ø 100 mm débouche à au moins 0,40 m au-dessus du faîtage et à 1 mètre minimum de toute ouverture ou autre ventilation. Elle est équipée d’un extracteur éolien pour garantir un tirage efficace.

Filtres et pare-écume

Le filtre Anaerobix retient les impuretés solides pour protéger le système de traitement secondaire. Il doit être accessible pour un nettoyage régulier. Le pare-écume complète l’installation en bloquant la dispersion des graisses dans l’aération.

Ces dispositifs participent au bon fonctionnement et à la pérennité de la fosse septique toutes eaux, en limitant les risques d’obstruction et d’odeurs désagréables.

Contraintes, distances et entretien

Distances à respecter et contraintes d’implantation

Les installations doivent absolument éviter la pollution des nappes phréatiques et respecter les contraintes réglementaires. Ainsi :

• Au moins 3 mètres de toute construction ou végétation à racines profondes
• Au minimum 5 mètres de l’habitation
• Plus de 40 mètres des forages et puits
• Limiter les risques d’éboulement du terrassement notamment si la profondeur dépasse 1,25 m en pratiquant une pente ou un blindage

L’entretien comprend une vidange régulière généralement tous les 4 ans, consistant à aspirer les flottants puis les boues en laissant un faible lit d’ensemencement. Les filtres doivent être rincés avec un jet d’eau douce sans haute pression.

Signes de dysfonctionnement

Après installation ou vidange, être vigilant sur :

• Les odeurs fortes intempestives à l’intérieur ou l’extérieur
• Présence de matières non liquéfiées ou de flottants dans la sortie
• Colmatage de la fosse ou du filtre
• Accumulation permanente d’eau à la surface du média filtrant du traitement complémentaire
• Hauteur anormale du niveau d’eau dans le filtre

Ces anomalies nécessitent une visite rapide d’un professionnel pour éviter la dégradation de l’installation.

Coûts et tarifs indicatifs

Le prix de l’installation complète d’une fosse septique toutes eaux dépend de la technique de traitement complémentaire :

Ces tarifs varient selon les caractéristiques du terrain, la distance d’accès, et la taille de la famille.

La visserie, les accessoires électriques, ou la préinstallation pour un poste de relevage peuvent aussi faire augmenter le coût global.

FAQ — Schéma d’installation d’une fosse septique toutes eaux

Comment installer une fosse septique toutes eaux ?

Installer une fosse septique toutes eaux nécessite un terrassement précis, une pose stable sur un lit de sable lavé, un remblayage progressif avec du gravier tassé, puis le raccordement étanche des canalisations avec une pente minimale de 1 %, tout en respectant la norme NF DTU 64.1.

Qu’est-ce qu’il ne faut surtout pas mettre dans une fosse septique ?

Il ne faut surtout pas introduire dans une fosse septique des produits toxiques, des huiles essentielles, des solvants, des graisses excessives ou des matières non biodégradables afin d’éviter le colmatage et le dysfonctionnement du système.

Quelle distance entre la maison et la fosse toutes eaux ?

La fosse toutes eaux doit être installée à au moins 5 mètres de l’habitation, et respecter également 3 mètres des limites de propriété et 40 mètres des sources d’eau potable pour garantir la conformité réglementaire.

Où vont les excréments des fosses septiques ?

Les excréments dans une fosse septique toutes eaux se déposent dans la zone de boues au fond où ils sédimentent et subissent une décomposition anaérobie avant que les eaux clarifiées soient évacuées vers un traitement complémentaire.

Quel est le plan type pour une fosse toutes eaux de 3000 litres ?

Le plan type d’une fosse toutes eaux 3000 litres montre une cuve avec entrée et sortie en diamètre 100 mm, une zone de boues, une zone de flottants, un filtre Anaerobix et une ventilation primaire se terminant au-dessus du toit pour l’évacuation des gaz.

Comment se fait la ventilation d’une fosse septique toutes eaux ?

La ventilation d’une fosse septique toutes eaux comprend une ventilation primaire sur le réseau d’entrée des effluents et du couvercle du filtre, ainsi qu’une ventilation secondaire en PVC 100 mm débouchant à plus de 40 cm au-dessus du faîtage avec un extracteur éolien.
