Comprendre comment positionner et orienter correctement une courroie sur un tracteur tondeuse Briggs Stratton est primordial pour garantir une performance efficace et durable. Le bon agencement des poulies, tendeurs et guides assure la transmission de puissance nécessaire pour une coupe sans accrocs. Ce guide pratique vous expose en détail le montage du schéma de courroie pour tondeuse tracteur Briggs Stratton afin d’éviter usure prématurée et dysfonctionnements.
En bref
- Le trajet de la courroie forme un ensemble triangulaire entre le moteur et les lames arrière.
- Différencier les poulies à gorge en V des poulies plates est essentiel pour le montage.
- Identifier la référence exacte de la courroie garantit un remplacement réussi.
- Respecter la tension correcte évite patinage ou rupture prématurée.
- Vérifier régulièrement l’état des galets, tendeurs et poulies pour maintenir la transmission.

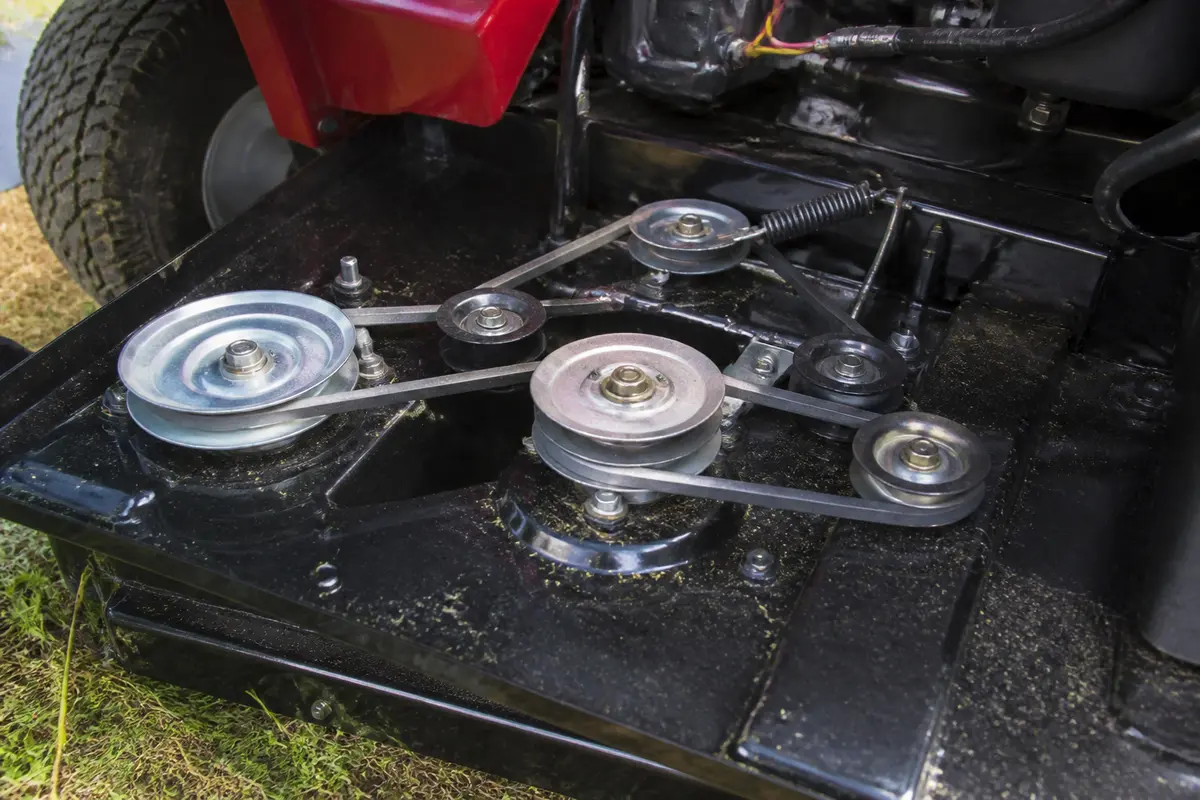

Schéma montage courroie tracteur tondeuse Briggs Stratton : aperçu du trajet et des composants
Pour réussir l’installation d’une courroie sur un tracteur tondeuse Briggs Stratton, il est essentiel de bien comprendre le trajet de la courroie ainsi que les pièces associées. Généralement, la courroie forme un triangle entre la poulie moteur et les paliers des lames arrière.
On distingue deux types de poulies : les poulies à gorge en “V”, où la courroie hexagonale s’insère, et les poulies plates, où passe la partie plate de la courroie, notamment sur les tendeurs. Cette configuration garantit une transmission optimale de la puissance.
Le schéma de montage respecte le sens d’insertion du profil en V dans les poulies correspondantes, tandis que la partie plate glisse entre les tendeurs. Si le montage ne respecte pas ce chemin, le système risque de s’user rapidement ou de patiner.
La courroie peut être de type trapézoïdal (4L ou 5L) pour les modèles classiques, voire hexagonale pour certains modèles Briggs Stratton équipés de guides en “V”.
Identifier la référence et choisir la courroie adaptée
Avant de procéder au remplacement, il faut impérativement identifier la bonne référence de la courroie. La première étape consiste à relever les inscriptions sur la courroie usée ou à se reporter au numéro de modèle inscrit sur le carter moteur.
Les références se présentent souvent sous forme de codes comme 4L380-HQ pour une courroie trapézoïdale de 965 mm, ou OEM 880424YP pour des courroies de plus grande longueur. Ces spécifications comprennent la longueur, la largeur et le profil, qui sont tous cruciaux pour garantir un montage correct.
Pour un fonctionnement durable, il est conseillé d’opter pour des courroies renforcées en Kevlar, souvent visibles par leur couleur bleue ou grise. Évitez absolument les courroies non spécifiques, comme celles destinées à l’automobile, qui ne résisteront pas aux contraintes dites de traction et frottement du tracteur tondeuse.
Enfin, si la référence est effacée, mesurez avec précision le périmètre, la largeur et le type de profil à l’aide d’un mètre souple et comparez avec les standards recommandés par Briggs Stratton.
Sécurité, outillage et préparation
Avant toute intervention, la sécurité doit être la priorité. Coupez le contact et retirez la clé de démarrage. Débranchez également la bougie pour éviter tout démarrage accidentel.
Pour un remplacement serein, équipez-vous des outils adéquats : clés plates et à molette (10, 13 mm ou 9/16″), tournevis plat et cruciforme, pinces et lunettes de protection. Munissez-vous aussi de gants robustes afin d’éviter les coupures ou brûlures.
Placez la machine sur un sol stable. Si possible, soulevez le tracteur avec des cales ou chandelles pour accéder plus facilement aux poulies. Retirez enfin toutes les protections autour du plateau de coupe pour bien voir le système de transmission.
Remplacement pas à pas
Préparer et sécuriser la machine
Commencez par immobiliser la tondeuse sur une surface plane. Coupez le moteur, enlevez la clé puis déconnectez la bougie d’allumage. Cela évite toute mise en marche accidentelle.
Pour faciliter le travail, soulevez le plateau de coupe et retirez ses protections. C’est un geste simple mais indispensable avant de manipuler la courroie.
Démontage et trajet de la courroie
Repérez le tendeur de la courroie. Celui-ci est souvent équipé d’un levier ou d’un ressort que vous pouvez désengager pour relâcher la tension. Cela permet de retirer facilement la courroie usée.
Prenez soin de bien observer le chemin suivi par la courroie, en particulier le sens d’emboîtement de la partie en V dans les poulies correspondantes. Une astuce consiste à photographier le montage avant démontage pour s’y référer lors du remontage.
Laissez glisser la courroie hors des poulies plates et guides, en respectant scrupuleusement le trajet. Profitez-en pour vérifier l’état des galets, des tendeurs et des poulies. S’ils sont usés, remplacez-les pour éviter une usure prématurée de la nouvelle courroie.
Pose de la nouvelle courroie et tension
Glissez la nouvelle courroie en suivant exactement le même trajet. Si nécessaire, faites tourner manuellement la poulie moteur pour faciliter l’enclenchement.
La tension de la courroie est cruciale. Elle doit être assez tendue pour éviter le patinage, mais pas trop au risque de la déformer ou de la casser. Un réglage juste garantit la longévité et la performance de la transmission.
Après avoir remis le tendeur en place, remontez les protections et rebranchez la bougie. Terminez en testant la tondeuse au ralenti, en contrôlant que la courroie suit bien son circuit sans bruit ni dérapage.
Le mot de l’auteur
“Respecter précisément le chemin et le sens d’installation de la courroie est le secret d’une transmission durable et efficace.”
Validation, entretien et erreurs courantes
Après montage, vérifiez systématiquement que la lame tourne librement et que la courroie ne patine pas sur les poulies. Une inspection régulière est recommandée, notamment toutes les 20 heures d’utilisation.
Si vous entendez des bruits anormaux, sentez une perte de traction ou observez des signes d’usure comme des craquelures ou un effilochage, changez immédiatement la courroie.
Évitez certaines erreurs classiques :
- Ne pas respecter la bonne orientation : la gorge en V doit toujours aller dans la poulie correspondante.
- Monter la courroie trop tendue, ce qui peut déformer les paliers et provoquer une rupture.
- Omettre de vérifier l’état des galets et tendeurs, qui peuvent entraîner une usure prématurée.
Un entretien régulier participe à prolonger la durée de vie de votre mécanique. Faites une inspection visuelle chaque saison et remplacez la courroie tous les 150 à 200 heures environ.
Ressources et schémas techniques
Pour un montage précis, utilisez les ressources officielles publiées par Briggs Stratton. Leurs vues éclatées et catalogues de pièces fournissent des schémas détaillés de la transmission, y compris le trajet exact des courroies.
Vous pouvez consulter ces documents en fonction du numéro de série moteur ou du châssis de votre tracteur tondeuse.
Les illustrations montrent notamment les poulies tendeurs, guides et la façon dont la courroie doit passer entre les différents composants. Elles sont particulièrement utiles si le montage paraît complexe ou si votre modèle comporte des systèmes de réglage spécifiques.
FAQ — Schéma de montage de la courroie sur un tracteur tondeuse Briggs Stratton
Comment remplacer la courroie d’une tondeuse autoportée sur un tracteur ?
Pour remplacer la courroie d’une tondeuse autoportée sur un tracteur, commencez par couper le moteur et débrancher la bougie d’allumage. Retirez les protections du plateau de coupe, observez le trajet de la courroie à remplacer, et installez la nouvelle en suivant le schéma initial.
Où se trouve le schéma de la courroie d’entraînement ?
Le schéma de la courroie d’entraînement se trouve généralement dans les ressources techniques fournies par Briggs Stratton, comme les vues éclatées et les catalogues de pièces. Ceux-ci peuvent être consultés en ligne selon le numéro de série de votre tracteur tondeuse.
Comment faire la tension d’une courroie de tracteur tondeuse ?
Pour faire la tension d’une courroie de tracteur tondeuse, il faut s’assurer que la tension est suffisante pour éviter le patinage, mais pas trop forte pour éviter d’endommager la courroie. Vérifiez les tendeurs et ajustez selon les recommandations du fabricant.
Pourquoi la courroie de mon tracteur tondeuse saute tout le temps ?
La courroie d’un tracteur tondeuse peut sauter pour plusieurs raisons, notamment si elle est mal installée, trop usée ou si la tension est incorrecte. Une usure des poulies ou des tendeurs peut également provoquer un saut de la courroie. Inspectez le système pour identifier le problème.
Quels types de courroies sont compatibles avec un tracteur tondeuse Briggs Stratton ?
Les courroies compatibles avec un tracteur tondeuse Briggs Stratton incluent des types trapézoïdaux, comme les 4L ou 5L, et des courroies hexagonales pour certains modèles. Assurez-vous de choisir une courroie de la bonne référence pour garantir un montage correct et durable.
Comment maintenir le bon état de la courroie de ma tondeuse ?
Maitenir la courroie de votre tondeuse en bon état nécessite des vérifications régulières, tous les 20 heures d’utilisation environ. Inspectez-la pour des signes d’usure, comme des craquelures, et assurez-vous que le chemin de la courroie est respecté lors de l’utilisation.
