1*7054 %& 40- &5 "$$&440*3&4

1*7054 %& 40- %03."

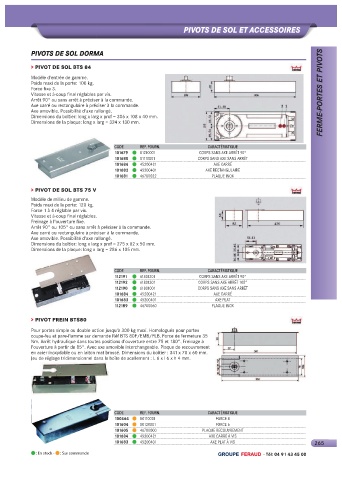

> PIVOT DE SOL BTS 84

Modèle d'entrée de gamme.
Poids maxi de la porte: 100 kg.
Force fixe 3.
Vitesse et à-coup final réglables par vis. FERME-PORTES ET PIVOTS
Arrêt 90° ou sans arrêt à préciser à la commande.
Axe carré ou rectangulaire à préciser à la commande.
Axe amovible. Possibilité d'axe rallongé.
Dimensions du boîtier: long x larg x prof = 306 x 108 x 40 mm.
Dimensions de la plaque: long x larg = 324 x 130 mm.

$0%& 3&' '063/ $"3"$5²3*45*26&
101679 81210001 CORPS SANS AXE ARRÊT 90°
101680 81110001 CORPS SANS AXE SANS ARRÊT
101684 45200421 AXE CARRÉ
101683 45200401 AXE RECTANGULAIRE
101681 46700022 PLAQUE INOX

> PIVOT DE SOL BTS 75 V
Modèle de milieu de gamme.
Poids maxi de la porte: 120 kg.
Force 1 à 4 réglable par vis.
Vitesse et à-coup final réglables.
Freinage à l'ouverture fixe.
Arrêt 90° ou 105° ou sans arrêt à préciser à la commande.
Axe carré ou rectangulaire à préciser à la commande.
Axe amovible. Possibilité d'axe rallongé.
Dimensions du boîtier: long x larg x prof = 275 x 82 x 50 mm.
Dimensions de la plaque: long x larg = 286 x 105 mm.

$0%& 3&' '063/ $"3"$5²3*45*26&
112191 61801201 CORPS SANS AXE ARRÊT 90°
112192 61801301 CORPS SANS AXE ARRÊT 105°
112190 61801001 CORPS SANS AXE SANS ARRÊT
101684 45200421 AXE CARRÉ
101683 45200401 AXE PLAT
112189 46700060 PLAQUE INOX

> PIVOT FREIN BTS80
Pour portes simple ou double action jusqu'à 300 kg maxi. Homologués pour portes
coupe-feu et pare-flamme sur demande Réf BTS 80F/EMB/FLB. Force de fermeture 35
Nm. Arrêt hydraulique dans toutes positions d'ouverture entre 75 et 180°. Freinage à
l'ouverture à partir de 85°. Avec axe amovible interchangeable. Plaque de recouvrement
en acier inoxydable ou en laiton mat brossé. Dimensions du boîtier : 341 x 78 x 60 mm.
Jeu de réglage tridimensionnel dans la boîte de scellement : L 6 x l 6 x h 4 mm.

$0%& 3&' '063/ $"3"$5²3*45*26&
100464 80110001 FORCE 4
101604 80130001 FORCE 6
101605 46700000 PLAQUE RECOUVREMENT
101684 45200421 AXE CARRÉ À VIS
101683 45200401 AXE PLAT À VIS

: En stock - : Sur commande - Tél: 04 91 43 45 00
