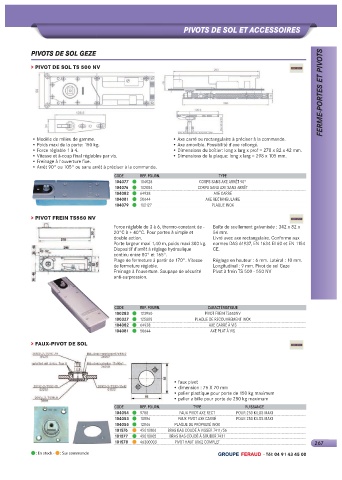

FERME-PORTES ET PIVOTS
> PIVOT DE SOL TS 500 NV

• Modèle de milieu de gamme. • Axe carré ou rectangulaire à préciser à la commande.
• Poids maxi de la porte: 150 kg. • Axe amovible. Possibilité d'axe rallongé.
• Force réglable 1 à 4. • Dimensions du boîtier: long x larg x prof = 278 x 82 x 42 mm.
• Vitesse et à-coup final réglables par vis. • Dimensions de la plaque: long x larg = 298 x 105 mm.
• Freinage à l'ouverture fixe.
• Arrêt 90° ou 105° ou sans arrêt à préciser à la commande.
$0%& 3&' '063/ 5:1&
104077 104028 CORPS SANS AXE ARRÊT 90°
104076 102084 CORPS SANS AXE SANS ARRÊT
104082 64938 AXE CARRÉ
104081 50644 AXE RECTANGULAIRE
104079 102127 PLAQUE INOX

> PIVOT FREIN TS550 NV
Force réglable de 3 à 6, thermo-constant de - Boîte de scellement galvanisée : 342 x 82 x
20°C à + 40°C. Pour portes à simple et 54 mm.
double action. Livré avec axe rectangulaire. Conforme aux
Porte largeur maxi 1,40 m, poids maxi 300 kg. normes DAS 61937, EN 1634 EI 60 et EN 1154
Dispositif d’arrêt à réglage hydraulique CE.
continu entre 80° et 165°.
Plage de fermeture à partir de 170°. Vitesse Réglage en hauteur : 6 mm. Latéral : 10 mm.
de fermeture réglable. Longitudinal : 9 mm. Pivot de sol Geze
Freinage à l'ouverture. Soupape de sécurité Pivot à frein TS 500 - 550 NV
anti-surpression.

$0%& 3&' '063/ $"3"$5²3*45*26&
100283 123950 PIVOT FREIN TS550NV
100327 125888 PLAQUE DE RECOUVREMENT INOX
104082 64938 AXE CARRÉ À VIS
104081 50644 AXE PLAT À VIS

> FAUX-PIVOT DE SOL

• faux pivot
• dimension : 75 X 70 mm
• palier plastique pour porte de 150 kg maximum
• palier a bille pour porte de 250 kg maximum
$0%& 3&' '063/ 5:1& 16*44"/$&
104054 9788 FAUX PIVOT AXE RECT POUR 250 KILOS MAXI
104053 10556 FAUX PIVOT AXE CARRÉ POUR 250 KILOS MAXI
104055 12846 PLAQUE DE PROPRETÉ INOX
101576 45010006 BRAS BAS COUDÉ À VISSER 7411/56
101577 45010005 BRAS BAS COUDÉ À SOUDER 7431
101578 46300003 PIVOT HAUT 8062 COMPLET

: En stock - : Sur commande - Tél: 04 91 43 45 00
